页面32结构专业2.0.1结构概述1＃结构形式是一种钢筋混凝土框架结构，具有地震电阻水平：三级（地震抗性结构措施是三级）。地板板结构是普通的梁板结构。站点类别是II类，使用独立基础和筏基础。基础固定层是eq \ o \ ac（○，3）粉砂岩层，并且基础轴承的容量特性值为FAK = 180kpa。 。 2.0.2材料情况1。混凝土部分：框架结构主要部分的混凝土强度等级显示在下表：基础零件垫C20基础，拉伸梁C30主体柱基础基础屋顶3.900〜屋顶C30板3.900〜屋顶C30混凝土的材料要求如下显示：环境类别最大水最小强度最高级最高氯离子离子含量最大碱性含量I 0.60C200.3％无限制II类A 0.55C250 A 0.55C250 A 0.55C250 .2％3.0kg/m3 2 B类0.5（0.55）C30（C25）0.15％3.0kg/m3class A 0.45（0.50）C35（C30）C35（C30）0.15％3.0kg/m3class B 0.4C400.1％3.0kg/m3注意：1级是指室内正常环境；第2（b）级是指直接与土壤和直接与空气接触的环境接触的环境，例如该项目的地下部分，屋顶上的屋檐和冠层。 2。钢棒的HRB400等级由表示。钢棒的标准强度值应具有不少于95％的担保率。

实际拉伸强度测量钢筋与实际屈服强度测量值的比率不得小于1.25；实际产量强度测量钢筋与标准强度值的比率不应大于1.3，并且在最大拉伸力下钢棒的总伸长值不应小于9 ％。如果由于材料供应限制而需要更换钢筋，则应遵守设计中指定的组件轴承能力，正常使用，增强结构和耐用性要求，并应获得设计更改文档。用于嵌入零件的钢和钢必须有资格用于Q235-B。碳含量和其他指标。去除后，裸露的零件必须涂有防lust涂料和面漆。面漆的颜色取决于建筑专业人员，并且经常注意维护。两个富含锌的底漆，两个抗腐蚀面漆，焊杆采用E43系列。嵌入式零件锚和电梯钩子严格禁止冷处理的钢杆。嵌入式零件锚杆应为HRB400或HPB300钢筋，并且电梯钩和环应为HPB300钢棒。 3。在地下或下方或下方使用无燃烧的（页岩）实心砖（直接与土壤接触），水泥砂浆强度为M7.5，大量重量为≤ 19kn/m3。地板上方的外墙和内壁由可充气混凝土的200颗厚的混凝土块制成，重量为≤7.5kn/m3和迫击炮强度MB5.0。卫生楼层的高度范围为210万。使用120mm（190mm）厚的砖块。砖的大重量为≤19kn/m3，砂浆强度为M7.5。地板为120mm（200mm）厚的高压高度高于2.1m高的混凝土块，体积重量≤7.5kn/m3，砂浆强度M5.0。

4。焊接杆：HPB235级钢杆，Q235钢，E50，HRB335，HRB400，Q345钢。 2.0.3施工要求1。必须采用与土壤接触的基础梁钢结构楼梯制作安装技术，地面梁和剪切壁采用防水措施。进行施工。 2。该项目的基础部分使用C20切碎的石材混凝土垫层，并严格实现替换要求。独立基础尺寸≥2.50m的底部主杆可以减少钢筋的长度10％，并放置在交错位置。独立基础的基板在柱子下的基板高度为5轴，1＃中的6轴为-3.650米。请注意，与其他独立基础的底物高程有所不同。请注意，每个建筑物的接地梁顶部的高程不同。基础建设完成后，基础坑应在及时填充。回填时，应除去基础坑中的碎屑。应同时在两侧或周围均匀地进行回填。回填土壤应用一层300厚的不膨胀粘土来回填，以分层并回填到地板上。高程，压实系数≥0.94，严格禁止使用施工废物或淤泥土壤。在地下室外壁1.5米以内的回填材料应由可渗水的材料制成。在地下室施工过程中，在主要结构完成后回填土壤之前，在筏板顶部混凝土的回填之前钢结构楼梯制作安装技术，回填填充了，以避免意外因素对项目的不利影响。根据陆地调查报告：该地点靠近吉宁河，土壤是适合渗漏的土壤，例如粉砂沙，砾石沙等，以及对乳液耐药性的特殊设计和验证现场基金会坑和建筑物应进行，在满足要求后应优先考虑该地点的抵抗。只有通过渗漏治疗和基础坑支撑，才能进行主建筑。

同时，在现场土壤中有一个液化的土壤层，应进行液化侧向滑动的可行性，以验证防滑和相应的措施。注意一些剪力墙的抬高。对于浴室平板减少和排水，剪力墙的高度尚未增加到-0.050的海拔。 4。柱柱主要加固的关节，关节比率和马rup加密区域的要求应严格实施国家标准画廊22G101-1的图纸中相应的地震抗性等级和要求。有关纵向加固和框架柱马rup的结构要求的详细信息，请参阅国家标准画廊“ 22G101-1”第2-9页至2-18页。一些以下的环境类别是II（b），保护层的厚度与上部不同。治疗方法是增加大柱的横截面（即钢棒保持不变，并且保护层增稠）。基础顶部和拉梁之间形成的短柱中的马rup应全长加密；马rup应根据加密区域的要求在层间束的上部和下部加密。请勿通过管道或在柱上留孔。请注意，某些列的地震电阻水平为3，地震抗性水平的地震抗性水平为2。5。关节，关节比率和搅拌型的要求的要求是光束框架梁的主要加固的要求，应严格实施相应地震电阻水平为22G101-1的要求。在22G101-1中发现了梁的相关结构测量。有关抽动脚趾梁的相关结构，请参见22G101-1，以及有关上加固栏的截止要求的详细信息，请参见梁级图中的描述。只有在达到设计强度的100％后才可以去除地面悬臂梁和其他混凝土。不要在梁上穿过管道。设置梁搅拌时，有必要注意直径10和直径8的事实。根据图纸，严格地区分加密区域和未加密区域的方法。

请注意，某些框架梁的地震电阻水平为3，地震结构措施的地震电阻水平为2。6。在板末端或板的顶部的不同高程处支撑的上肋骨上的肋骨被视为作为镶嵌端。上肋骨固定在梁中，板的下部肋骨延伸到梁的中心线上。有关特定结构要求的详细信息，请参阅22G101-1。当放置双向板钢筋时，将短方向钢棒放在下层和较长的上层上。在建造现场板时，应采取措施确保钢筋的位置。如果板钢杆在d≤300mm时遇到一个孔，则钢棒绕过孔，不需要切断孔（D是孔的宽度或直径）；在孔300孔结构中未指定的那些不得随意保留，必须通知结构设计人员。有效的措施。管道中的钢杆井（该项目的电缆孔）不得在保留的孔处切断。安装管道后，应将其倒入更高级别的微型膨胀混凝土。只有在达到100％的设计强度后，才能去除现场悬臂板和其他混凝土。铺设地板板钢杆时，施工单元负责支撑底板上层和下层之间的马粪便。它应该确保钢棒的位置准确，并且在建筑中倒入混凝土时不会移动。 7.楼梯有两种形式：钢楼梯和混凝土楼梯。当建造混凝土楼梯时，应保留梯子的钢条，不得使用后植物的方法。梯形柱的设置不得阻止外部窗户的安装。钢结构设计说明严格实施用于建造钢楼梯。 8。有关填充墙壁的结构措施的详细信息，请参阅一般结构设计描述的第9.2条。砌体墙壁时，砌体或斜砖应根据从顶部到底部的原则建造，然后再建造七天。 9。结构柱应首先建造墙壁，然后倒入结构柱混凝土。

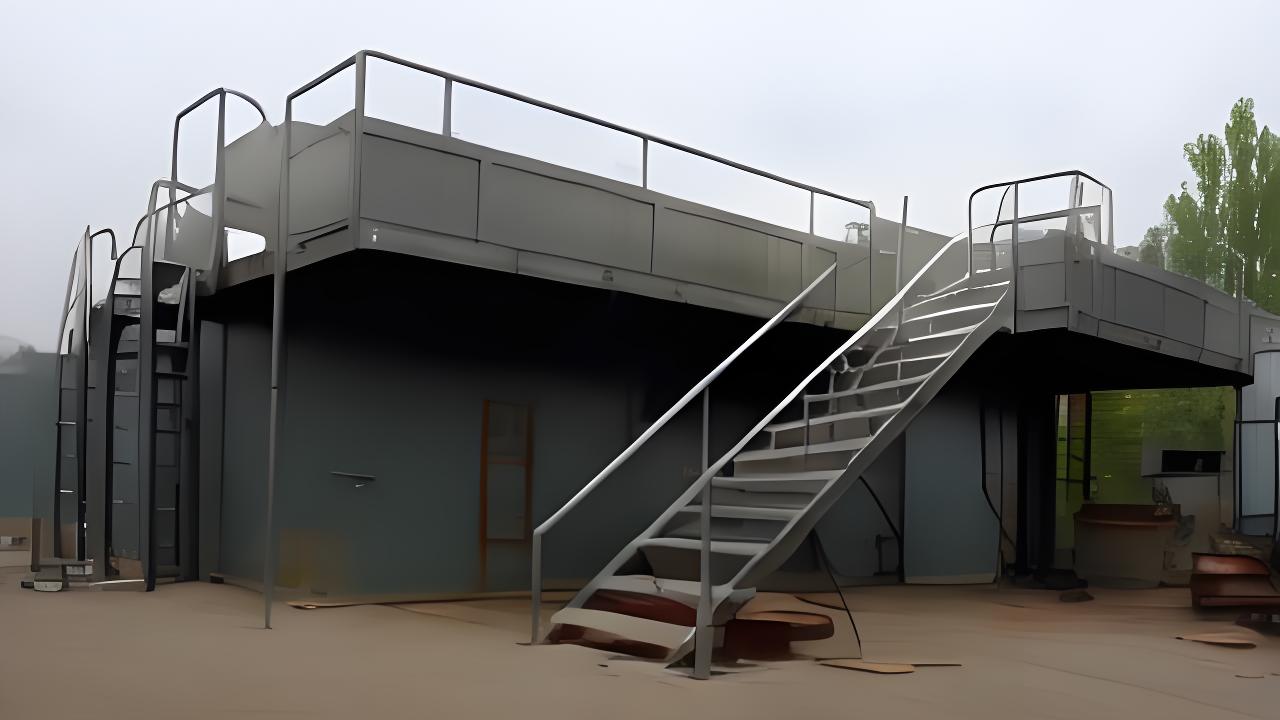

在倒入混凝土之前，应将砌体和模板浇灌和润湿，并应清洁模板中的剩余碎片。钢筋或嵌入式零件应保留给板和梁的上部和下部。 10。钢结构楼梯的嵌入部分和雨冠层嵌入的部分应在嵌入之前检查，并应与钢结构楼梯结构一起进行，不遗漏。 11。其他1）不得更改使用的目的，或者应在未经结构工程师的同意的情况下增加使用负载，并且结构组件不得随机扩展或仔细化，并且其他对结构破坏性的行为也不应被执行。 2）未经结构工程师的同意，不得进行材料更换。 3）当与其他专业的发生冲突时，需要通过谈判来解决他们，并且不允许对其他专业的图纸进行更改。 4）详细说明门头的具体做法。详细介绍门头的次要加深施工图。公司和设计师只能理解建筑。 5）由于建筑方没有确定施工图时的电梯样品，因此图纸中的建筑单元，例如大小和其他建筑单元在图纸中提交样品，或以补充更改的形式发布或在审查图纸期间清楚地表明。 2.0.4钢结构零件的构造需要此设计。由于存在钢结构楼梯和混凝土结构，因此两种结构的组合。提出一些预防措施。在嵌入零件的嵌入过程中，民用建筑团队必须在处理，生产，运输和安装过程中对安装团队充分关注。 1。钢楼梯的特征决定了它们的轻巧，美丽且易于拆除，但也有缺点。钢楼梯结构的刚度和稳定性不如混凝土结构的刚性强。因此，必须根据处理，生产，运输和安装过程中相应规格的要求来执行钢楼梯的组成部分。在每个阶段，必须严格控制和调整每个链接，以避免过度错误和累积错误。

2。钢楼梯的主要材料是钢，它在室外环境中。因此，钢制的拆除，绘画和防火保护特别重要，因此必须严格根据规格要求严格执行所有防锈，涂漆和涂层。此外，应在使用过程中进行定期检查，并应采取相应的保护措施。 3。钢楼梯的关键部分处于通道钢和混凝土梁和柱之间的连接，通道钢和钢梁之间的连接以及钢梁与混凝土梁和柱之间的连接。因此，这些部分中组件的处理，生产和安装连接对于确保关键部分的可靠连接并满足相应的设计和施工规范的要求特别重要。 4。由于钢楼梯连接到混凝土，因此是两种材料和两种
