工程概述

该项目位于山东省的吉南（Jinan），拥有平坦的地形，方便的交通和美丽的环境。该项目3＃，4＃建筑4-17楼层采用预制重叠板，预制的直楼梯和划桨混凝土组合结构。地下有2层，地面上方有17层，地下1和2层是储藏室。下面的下方为385万和287万； 1〜17层是住宅，第一层为345m，其余层为3.00m；计算机室的高度为445万。 3＃建筑物的总长度为4680万，4＃建筑物的总长度为5400m； 3＃的宽度为15.75m，4＃的宽度为16.50m，3＃的高度为54.55m，4＃的高度为54.55m。结构类型：剪切壁结构，基本类型：普通混凝土刚性桩复合基础+筏粉底。

该项目执行了试点部分的测试部分和“模型房屋报价”的工作方法。四/五层是测试部分的指导。在测试阶段，指导意识形态在施工时总结了，并不断改善构建方法。

堆叠地板施工过程

建筑支持系统安装

该项目的地板高度为3m，地板的总厚度为120mm（预制板的厚度为60mm，厚度为60mm），地板的净高度为288万。系统，重叠板的间距为120万；地板支撑系统的地板支撑系统垂直于重叠板上的桁架肌腱的方向设置；地板的支撑系统必须具有足够的强度和刚度。为了确保倒入地板后底部表面是平坦的，当跨度大于4m时，应适当拱起中间的位置。

On -Site构造机以传统的碗扣脚手架技术为主导。预制组件没有连接部分。手动操作的数量很大，过程很复杂钢结构楼板多少钱一平，无法实现标准化操作。

工具 - 类似支持系统

工具型支持系统是针对预制的预制组件的特殊支持，具有强大的多功能性，低成本，安全可靠，方便，用于拆卸和方便的施工管理。简要介绍了其结构特征的低于其结构特征。

根据预制预制组件的结构，工具系统的构造特性分为垂直组件安装设备支持系统（称为PC-V-GZC系统）和水平组件安装特殊工具支持系统（PC-H---对于简短的GZC系统）两类。

PC-V-GZC系统

PC-V-GZC系统主要包括螺钉，螺纹，支撑杆，车把和分支。支撑杆的焊接用内部螺纹旋转焊接到相对线，然后将车把焊接在中间。耳板与高强度螺栓连接；螺栓孔在支撑底部打开，并在安装预制组件时将其固定在预制组件的嵌入式螺母上。通过旋转手旋转支撑杆，上螺钉和下螺杆在近距离或拉长的同时旋转支撑杆，以实现调节支撑长度的目的，然后调整预先制动垂直的垂直和位移要满足预制的组件，需要安装组件。

PC-V-GZC系统的特征是：更改传统支持的结构，连接到预制组件以形成通用节点，形成一系列标准化的产品。它具有简单结构，强大的一般性和节省施工成本的优势。使用这种新类型的工具支持可以减少支持的类型和数量，降低成本成本并当场帮助文明建筑。

PC-H-GZC系统

PC-H-GZC系统主要包括早期拆卸污名，插管，袖子，插值，调整螺母和操纵杆。套筒的底部焊接底部板，底部板上的四个螺丝孔；焊接了套筒上部的外部线，外部线表面用内部螺纹调节螺母覆盖。装有插头的孔钢结构楼板多少钱一平，将管子的上部的顶板用中心孔顶板焊接；早期的拆卸柱头由螺钉，早期拆卸座椅，早期拆卸螺母和U形板的其他组件组成；在插管顶板的中心孔中；通过选择适当的销售孔，然后使用螺母调整来插入市场，以罚款，以罚款高度以达到需求的支撑高度。

PC-H-GZC系统的特征是：使用钢支持来选择不同的插入孔以满足不同的支撑高度要求；通过调整早期拆除螺母以更改高度和模板以提早拆除。使用这种新的顶板模板的支持可以减少支持的数量，降低成本成本并具有良好的全面收益。

工具型支持系统方便安装具有方便且方便的施工管理的预制预制组件。

工具型支持系统具有标准化，模块化，安全可靠，方便的拆卸和方便的施工管理的特征。它可以加速建筑的进度，确保建筑质量，降低管理成本，改善文明的建筑，并满足住宅工业化的绿色建筑的发展。方向

堆叠地板悬挂：

重叠板和预制楼梯的计算书

预制组件模型

预制

塔起重机

是否满足起重机要求

规格米

体重公斤

塔起重机可以是此距离的起重范围

DHB01'

4.05×3.415

2100

塔起重机的2820公斤从28m起

满足

DHB02

3.615×3.75

2100

塔起重机为2300万千克3000公斤

满足

DHB03'

2.75×5.38

2200

当塔起重机距离为245m时，重量为3000千克

满足

省略以下内容~~

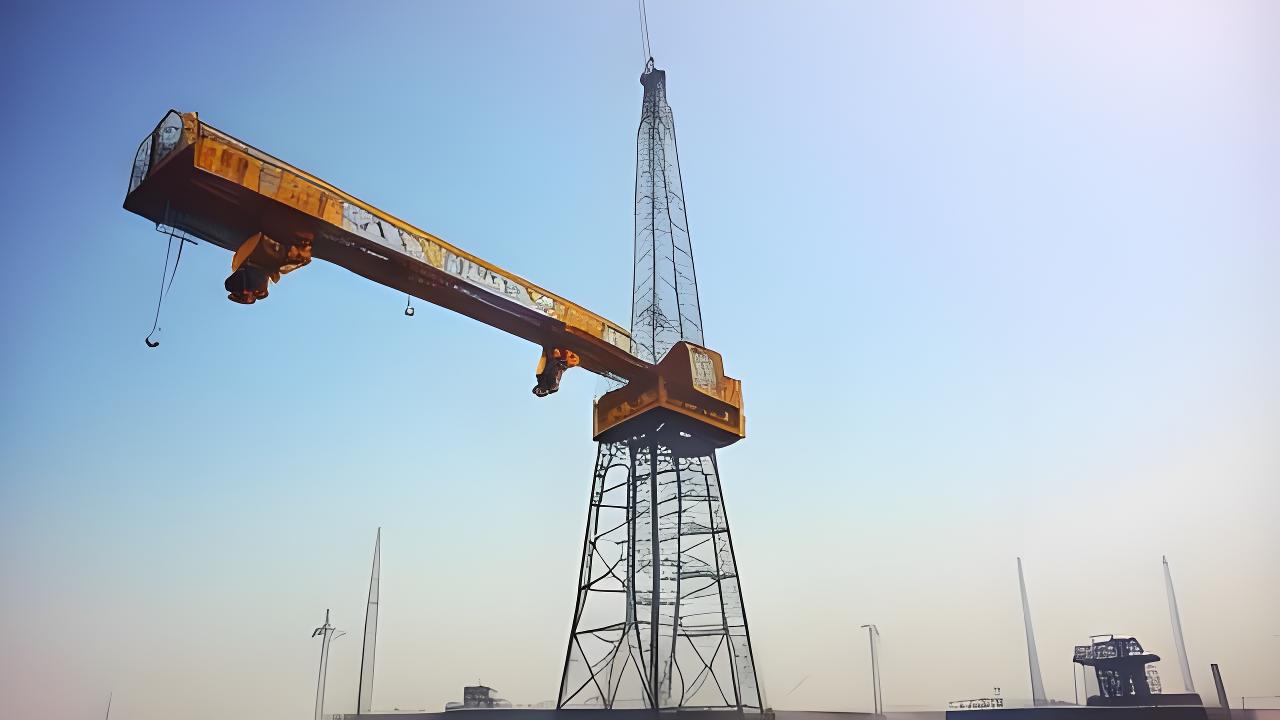

（1）该项目的地板悬挂使用QTZ63塔起重机。重叠地板的安装和铺设顺序是根据板的安装图进行的。安装顺序为1-25轴，该订单是从西到东，从南到北的。

（3）在悬挂地板之前清洁地板地板地板的底部和底部。横梁和盘子周围有海绵带，以避免泄漏；

（4）每个预制楼层都有4-9个悬挂点，根据板的尺寸；

（5）起重电缆链采用专用的电缆链和一个举重桁架，带有6个封闭的钓鱼钩，平均分配力被分开，悬挂悬挂。

（6）放置预制的重叠板时，控制梁的边缘和梁的边缘15mm

（7）铺设地板后，板的下边缘不能以高或低的位置发生，并且不应存在空白。支撑处的差距应被阻塞。 ， 无缝的。

Liang Steel杆被绑定：

安装预制地板并调整预制地板后，根据施工地图将梁钢杆绑定。由于保留了重叠板的边缘，当工人被绑住时，工人无法进入梁的底部。

水电管道布局和连接

为了促进构造，水电管道的铺设和连接时，重叠的板在工厂生产阶段将相应的线箱和预留的孔嵌入了预制板中。

板和板上板上的板之间的空间很小，一些嵌入式的线管很难通过。在施工期间，需要分散管道和其他处理措施。

地板的上层被绑

（1）水电管道的铺设合格后，将钢筋安装在地板地板的上层。

（2）地板的上层设置在弦钢杆上，并将其绑在固定板上，以防止偏移和混凝土浮动。

（3）保护铺设的钢筋和模板，并禁止在底部模具上行走或踩踏（尤其是弯曲的动量肌腱）。

检查和接受：

地板安装完成后，对地板每个部分的构造质量进行了充分检查，并进行了混凝土浇注。

堆栈预制地板安装的安装允许偏差

序列号

项目

允许偏差（MM）

检查方法

预制地板高程

±5

策略或拉线或钢结尺检查

预制地板搁板长度

±10

钢铁尺

相邻板之间的高度差

钢铁尺

将地板前制作到光束

钢铁尺

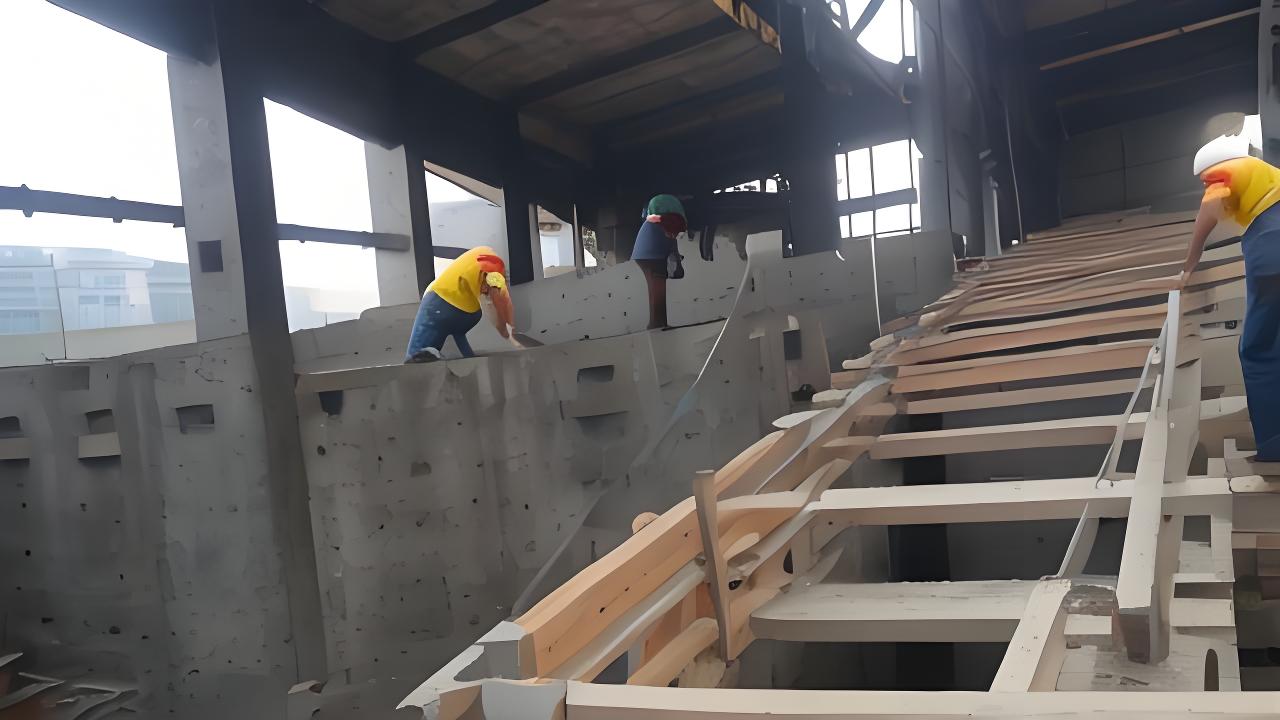

预制楼梯运营过程

1。楼梯安装包括诸如倒入楼梯休息平台，楼梯部分和楼梯梁之类的组件。安装序列是休息平台和楼梯梁之后，在混凝土强度达到80％之后，安装了楼梯部分

2。抬起楼梯部分（或步进板）时，首先将其静止板和水的面条表面浇水，然后坐在水泥泥浆上，然后在水平状态下安装楼梯台阶，以与分支严格。在可以卸下钩子之前卸下安装之前，将安装楼梯部分的保留孔和支撑部分安装在适当的位置，并根据设计要求使用灌浆材料。

3。楼梯部分的上部需要嵌入20级和第三级钢的钢棒，仅需链接。当混凝土倾倒楼梯梁支撑时，即使一个小排量的位移很小，也会在楼梯部分的安装和对齐中造成很大的困难。本质

预制板的堆叠要求

1。组件的存储场应为混凝土硬化地面或自然处理的天然地板，满足平整度和基础负荷的要求，并应采取排水措施。底板和地面之间应该存在一定的差距。

2。在存储过程中，应在预制的混凝土组件与地面或刚性搁架点之间设置一个柔性垫。嵌入式环应向上。直线在线上是垂直的。垫的长度，宽度和高度不应小于100mm。

3。储存板的存储应平坦，堆叠不得超过6层；堆叠时间不应超过两个月。

▲预制重叠板的堆叠

4。将楼梯堆叠在重叠中时，应将每个楼层的垫子上下对齐。预制楼梯的堆叠层的数量不应超过5块。

就业和原因分析：

预制的重叠板比增强板更倾倒。当使用木制品并且悬挂时间比现在少时，在堆栈板上佩戴更困难。

预制的楼梯是完成的楼梯。消除了后来的装饰的装饰，可以前往楼梯，踩在地面，梯子和滴水的建造上。

建议和结论：

（1）塔起重机建筑计划必须验证塔起重机的重量可以满足预制组件的举重；

（2）当梁的钢杆结合时，应首先支撑梁，并在梁底部的加固和踩踏的结合；

（3）当电管辐射安装与预制板的上弦肋骨发生冲突时，钢丝管应被腌制，切断或切断绳子钢筋；

（4）仅在预制和预制的楼梯部分中建造预制房屋小于工作量。
